概述

S型票是单级双吸卧式中开离心清水顺，用来输送温度不超过80代:的请水成化学性质类似于水的其它液体，适用于工厂、矿山、冶金、城市、电站翰措水和水利工程。该系列产品高效节能、性能优良，标准化通用化程度高。

S型系列产品扬程从10m~ 125m，流量从126m³~21800m³/h,口径从150mm-1400mm，输送液体的湿度为20^。C- 80^。C。

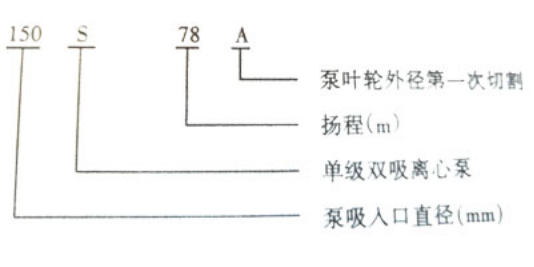

系型号表示方法

说明:我公司s 型系列产品全部配有机械密封,泵型号标识为在S后加M,不带M 为填料密封;泵型号标识为S后加下为反向泵，缺省F为正向泵。

示例: 150S78  其轴封形式为填料密封;

150SMF78 其轴封形式为机械密封，泵旋转方向为反向泵。

泵工作原理

中开卧式离心泵依靠叶轮旋转,叶片强迫工作液沿叶轮旋转的切线方向运动,工作液在离心力的作用向四周中飞溅,同时在大气压力的作用下不断进行吸水管内，循环往复,工作液不断为从扬水管内流出。因此,泵在启动前应先注水或抽真空。

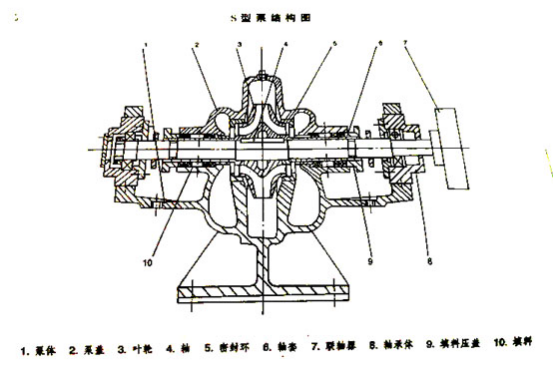

单泵结构

S型泵进出口均在泵轴心线下方,与泵轴线垂直呈水平方向。泵主要由泵体、泵盖、叶轮、泵轴、密封环、轴承、轴套、轴承体和密封等组成,泵体泵盖的分型面处于泵轴心线上，不需要拆卸进出口管路和电机就可十分方便地检修。

轴承:泵轴由两个单列向心球轴承支承，用润滑脂或稀油润滑。

轴封: 根据用户需要,可采用软填料密封或机械密封。

传动:通过弹性联轴器由电机直接驱动，从电机端看，聚为顺时针方向旋转。根据用户需要，也可改变转向。

材质:泵材料除系轴为优质碳素钢外,其他匀为铸铁。根据用户需要，过流部件或其它等件也可采用球墨铸铁、不锈钢等其它抗磨、耐腐蚀性材料。

s 型泵选型及常用计算

S型泵选型依据:

当您提供系的工作介质为清水或物理化学性质类似于水的液体时，您只雷将泵所需的流量(Q)、扬程(H)、吸上真空度(Hs)、泵效率告知我们，我公司将竭力为您提供合理性价比的优质产品。

S型泵常用的计算:

当您提供的技术参数与我公司产品样本所提供的技术参数有微量偏离时，我公司可以通过调整泵转速、切割叶轮等方式来满足您的要求，常用的计算方法如下:

1.叶轮切割方式:

N₁/N₂=(D₁/D₂)         H₁/H₂= (D₁/D₂ ) ²      N₁/N₂= (D₁/D₂)³

2.改变泵转速方式:

Q₁/Q₂= n₁/n₂     H₁/H₂=(n₁/n₂ ) ²    N₁/N₂= (n₁/n₂ ) ³

3.注:

(1)Q₁——样本规定条件下的流量(m³/h)

H₁——样本规定条件下的扬程(m)

D₁——样本规定条件下的叶轮直径(mm)

N₁——样本规定条件下的转速(rpm)

N₁——样本规定条件下的轴功率(KW)

Q₂——改变后系的流量(m³/h)

H₂——改变后泵的扬程(m)

D₂——改变后泵的叶轮直径(mm)

N₂——改变后泵的转速(rpm)

N₂——改变后泵的轴功率(KW)

2.本系型中规定的泵转速为最高转速，在泵运转过程中只允许比规定转速高4% 。
